在細胞電生理研究中, 離子通道電流值處在 pA 到 nA 的數量范圍之內。這樣微弱的電流信號,往往首先要將它變?yōu)殡妷阂员阌谑静ㄆ饔^察或被計算機進行采樣，處理和分析。膜片鉗放大器透過其電流-電壓(I-V)變換器的結構和工作原理,以及低噪聲的設計,將微弱電流á 號放大并記錄。EPC-10雙通道膜片鉗放大主要包含放大器、數據采集器、記錄及分析軟件。

《主要特點》

1、 一臺放大器主機配置兩個探頭（前置放大器）

2、探頭的適用性強，本底噪聲≤90fa 探頭與主機可隨意組合，維修方便

3、探頭電流測量電阻：50 Gohm(高增益) 、500 Mohm（中增益）、5 Mohm（低增益）

最大測量電流：200pA（50G） ，20nA（500M）2μ A（5M）

4、 全自動檢測和校準軟件可以給出探頭和主機匹配的各種頻響參數，始終保持探頭的穩定與精確

5、主機內置 AD/DA 采集卡

6、光電聯合檢測同鈣離子系統可以實現同步，熒光檢測擴展：可控制不同的熒光激發光源，可實現離子濃度例如Ca2+測量與膜片鉗測量的同步記錄

7、電容補償：自動或手動補償快慢電容，電容跟蹤測量細胞表面積

8、串聯電阻補償：自動或手動補償。最大補償90%，最佳設定與細胞膜電容有關

9、保持電壓/電流：

電壓鉗模式：軟件控制的保持點位，范圍 ±1000 mV range，

電流鉗模式：電流鉗 中增益：1 pA/mA input；up to ±1 nA；10 pA/mA

input；up to ±10 nA

低增益：100 pA/mA input；up to ±100 nA 低輸入電容可允許

電位的快速變化，不會產生振蕩

10、 刺激：4路16位DA 轉換器，隔絕從電腦耦合過來的噪音

更新速率：300 kHz 刺激范圍：-10.24V to+10.23V

11、額定電壓：220V 電流功率：200W

12、 數據采集及分析：2路 A/D，8 路差分輸入，光學隔離的輸入 A/D

分辨率：16 bit 最大采樣率：2*200kHz

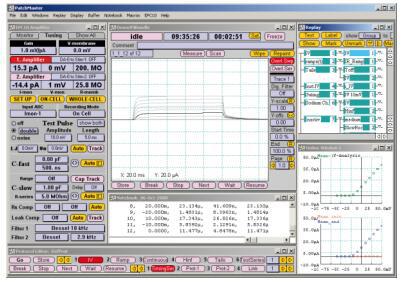

所生成的數據能夠被Clamp PATCHMASTER 軟件分析

13 、ZAP： 刺激軟件可提供ZAP 脈沖，脈沖幅度（最大1V）和持續時間可編程調節 13、音頻檢測： 軟件提供音頻檢測功能

《主要用途》

作為膜片鉗系統的記錄系統進行全細胞膜片鉗記錄，場電位記錄，電化學記錄，脂雙層記錄，應用范圍在生物、醫學等試驗中細胞離子通道 pA 到 nA 級微小電流測量。
