膜片鉗系統
膜片鉗放大器系統包括三個成分:膜片鉗放大器(含探頭與前置放大器)、數模/模數轉換器、采集分析軟件。Sutter公司的膜片鉗放大器系統(包括 IPA 和 dPatch 系統)是目前市場上集成一體的膜片鉗系統。dPatch 系統包括:膜片鉗放大器(集成數模轉換器)、SutterPatch軟件。
主要技術參數:
1.具有雙探頭,相當于兩臺膜片鉗放大器。也具有單探頭膜片鉗放大器。
2.計算機程控的高度自動化放大器,儀器面板完全為計算機所控制,實現了放大器、轉換器、軟件三位一體化。
3.具有前置放大器,信號通過數碼傳輸而不是傳統的模擬傳輸,有效降低噪聲。
4.探頭具有電容反饋(Cf=1pF)和電阻反饋(Rf=50MΩ 和 500MΩ )電路,前者用于單通道記錄,后者用于全細胞記錄。
5.探頭輸入信號的頻帶寬:電容反饋電路>500kHz,電阻反饋電路>250kHz。
6.由于集成的數模/模數轉換器具有高分辨率,不再需要設置放大器輸出增益。
7.電壓鉗模式下,采用 8 極低通 Bessel 濾波器,其開路噪聲水平如下(RMS)。
電容反饋電路(Cf = 1pF):≤25fA/1kHz,≤95fA/5kHz,≤220fA/10kHz
電阻反饋電路(Rf = 500MΩ ):≤200fA/1kHz,≤475fA/5kHz,≤750fA/10kHz
電阻反饋電路(Rf = 50MΩ ):≤650fA/1kHz,≤1.5pA/5kHz,≤2.4pA/10kHz
8.探頭記錄的最大電流如下。
電容反饋電路(Cf = 1pF):±20nA,可記錄 1pA 以內通道電流
電阻反饋電路(Rf = 500MΩ ):±20nA
電阻反饋電路(Rf = 50MΩ ):±200nA
9.具有 8 極低通 Bessel 濾波器,濾波頻率范圍 100Hz~1MHz,多于 13 個選位。
10.具有電壓鉗模式,鉗制電位輸出范圍為±750mV。
11.具有真正的電流鉗模式(電壓跟隨器):
鉗制電流輸出范圍為±20nA(Rf = 500MΩ )和±200nA(Rf = 50MΩ )
具有電流鉗模式下穩定膜電位的電壓鉗功能電壓上升時間(Rs = 10M? 時)<10μ s
12.具有對電極電容、膜電容以及串聯電阻的自動補償功能。
電極電容最大補償幅度值為 20pF,時間常數最大
補償值為 10μ s
膜電容最大補償值為 500pF(Rf = 500MΩ )和
1000pF(Rf = 50MΩ )
串聯電阻最大補償值為 100MΩ (Rf = 500MΩ )
和 10MΩ (Rf = 50MΩ )
13.具有 Lock-In 功能(基礎頻率可達
20.8kHz),可研究胞吞/胞吐機制。
14.具有快速動力鉗功能,提供 HH 電導模型、
GHK 通透率模型和 Markov 統計模型。
15.具有放大器擴展面板,使與外部設備的溝通更為簡便。
16.具有超低熱膨脹的石英電極夾持器,可有效降低電極漂移。
17.與放大器集成為一體。
18.分辨率為 16~24 位。當采用 1kHz 濾波頻率時,分辨率可超過 24 位。

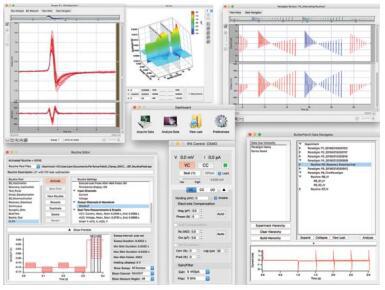

19.采集軟件具有 3D 成像
20.單一導聯的最高采樣頻率為 5MHz。
21.通過高速 USB 接口(3.0)與計算機連接,可被采集軟件直接確認。
22.共有 12 個模擬信號輸入、6 個模擬信號輸出、16 個數碼信號輸出。
23.共有 6 個模擬信號輸入、3 個模擬信號輸出,16 個數碼信號輸出。
主要應用:
l 低噪聲單通道記錄
2 全細胞記錄
3 穿孔膜片鉗記錄
4 電壓鉗與電流鉗記錄
5 腦片胞外場電位記錄
6 細胞內記錄
7 脂雙層單通道記錄
8 脂質體單通道記錄
9 聽覺及其他快速變化的信號記錄
l0 細胞胞吞/胞吐機制研究(Lock-In)
l1 快速動力鉗研究
l2 貼附(培養)細胞、細胞系實驗研究
l3 腦片神經環路實驗研究
l4 在體膜片鉗研究
l5 納米孔研究
l6 結合在體或離體光遺傳研究
